Рекомендуется периодически проверять компоненты компенсатора. Это следует делать каждый раз после снятия заднего колеса.
Снятие и разборка
1. Снимите заднее колесо. Смотрите 2.5 КОЛЕСА.
2. Смотрите рисунок C-1. Снимите узел звездочки конечного привода (2) и распорную втулку (6).

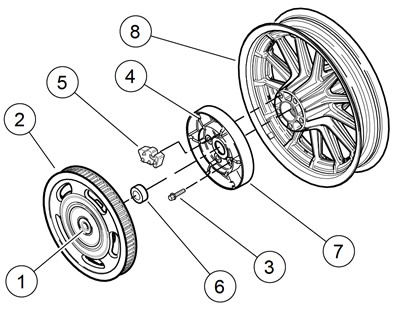

Рисунок C-1. Компенсационная звездочка: 1. Подшипник звездочки (часть узла звездочки главной передачи); 2. Узел звездочки конечного привода; 3. Болт с невыпадающей шайбой (5); 4. Литейный выступ чаши компенсатора; 5. Изолятор звездочки (5); 6. Распорка; 7. Компенсаторная чаша; 8. Заднее колесо
3. Вытяните изоляторы звездочек (5) из чаши компенсатора (7).
Примечание. Снимайте чашу компенсатора (7) с заднего колеса (8) только при необходимости. Болты (3) предназначены только для одноразового использования. Если болты были сняты, их необходимо выбросить и заменить новыми.
4. При необходимости снимите болты с невыпадающими шайбами (3) и чашу компенсатора с заднего колеса (8). Болты выбросьте.
Чистка, осмотр и ремонт
1. Смотрите рисунок C-1. Протрите внутреннюю часть чаши компенсатора (7) и звездочки конечной передачи (2) чистой влажной тканью.
2. Проверьте подшипник звездочки (1). Если поверхность подшипника шероховатая или подшипник подтекает, замените подшипник. Смотрите C.1 КОМПЕНСАЦИОННАЯ ЗВЕЗДОЧКА, подшипник звездочки.
3. Осмотрите изоляторы звездочек (5) на предмет повреждений, износа, отсутствующих кусков или чрезмерного количества мусора за пределами обычных следов износа. При необходимости замените.
Подшипник цепного колеса
| НОМЕР ДЕТАЛИ | НАЗВАНИЕ ИНСТРУМЕНТА |
| HD-48921 | СЪЕМНИК/УСТАНОВЩИК ПОДШИПНИКА ЗВЕЗДОЧКИ КОМПЕНСАТОРА ЗАДНЕГО КОЛЕСА |
Снятие
1. Вытащите звездочку из чаши.
2. Смотрите рисунок C-2. Приобретите приспособление для снятия/установки подшипника звездочки компенсатора заднего колеса (номер детали HD-48921).
Рисунок C-2. Приспособление для снятия/установки подшипника звездочки компенсатора заднего колеса (деталь № HD-48921): 1. База; 2. Рукав; 3. Водитель
3. Смотрите рисунок C-3. Поместите параллельные пресс-блоки на платформу оправочного пресса. Оставьте зазор между пресс-блоками для установки базового штифта на следующем этапе.

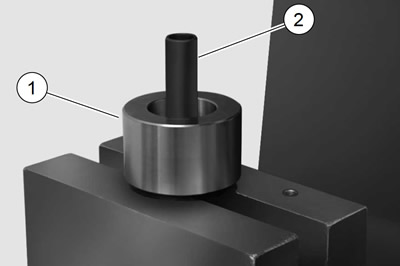

Рисунок C-3. Позиционирование инструмента для снятия подшипника: 1. База; 2. Рукав
4. Расположите основание (1) на пресс-блоках так, чтобы больший наружный диаметр был сверху.
5. Наденьте втулку (2) на базовый штифт.
6. Смотрите рисунок C-4. С внутренней стороной вверх надвиньте звездочку (1) на втулку, пока она не ляжет на основание.
Рисунок C-4. Снимите подшипник звездочки компенсатора: 1. Звездочка (внутренней стороной вверх); 2. Водитель
7. Надвиньте меньшую часть привода (2) на втулку до соприкосновения с внутренним кольцом подшипника.
8. Установите привод под толкатель и надавливайте, пока подшипник не упадет в основание. Разберите инструмент и выбросьте подшипник.
Установка
1. Смотрите рисунок C-2. Приобретите приспособление для снятия/установки подшипника звездочки компенсатора заднего колеса (номер детали HD-48921).
2. Смотрите рисунок C-5. Расположите основание (1) на платформе оправочного пресса с малым внешним диаметром сверху.
Рисунок C-5. Позиционирование инструмента для установки подшипника: 1. База; 2. Рукав
3. Наденьте втулку (2) на базовый штифт.
4. Убедитесь, что отверстие подшипника звездочки чистое и сухое.
5. Смотрите рисунок C-6. С внешней стороной вверх надвиньте звездочку (1) на втулку, пока она не ляжет на основание.

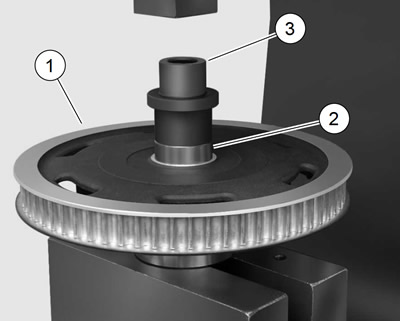

Рисунок C-6. Установка подшипника звездочки компенсатора: 1. Звездочка (внешняя сторона вверх); 2. Наружное кольцо подшипника; 3. Водитель
6. Наденьте подшипник (2) на втулку.
7. Надвиньте большую часть привода (3) на втулку до соприкосновения с наружным кольцом подшипника.
8. Установите приводной механизм под толкатель и надавливайте до тех пор, пока подшипник не войдет в плотный контакт с расточкой в звездочке.
9. Переверните звездочку и убедитесь, что подшипник полностью сел.
Сборка и установка
| КРЕПЕЖ | ЗНАЧЕНИЕ КРУТЯЩЕГО МОМЕНТА | |
| Болт чаши компенсатора звездочки, 1-й момент затяжки | 60 фут-фунтов | 81.3Нм |
| Болт чаши компенсатора звездочки, окончательный момент затяжки | 80 фут-фунтов | 108,5 Нм |
Примечания:
- См. рисунок C-1. Снимайте чашу компенсатора (7) с заднего колеса (8) только при необходимости. Болты (3) предназначены только для одноразового использования. Если болты были сняты, их необходимо выбросить и заменить новыми.
- Новые болты чаши компенсатора оснащены накладками LOCTITE на резьбе. Не наносите дополнительное количество LOCTITE.
1. См. рисунок C-1. Если чаша компенсатора (7) была снята, установите чашу на заднее колесо новыми болтами с невыпадающими шайбами (3). Затяните болты следующим образом:
- а. Затяните болты в звездообразном порядке (через каждый второй болт) с моментом 60 фут-фунтов (81,3 Нм).
- б. Ослабьте винты на 1/2 оборота.
- c. Снова затяните все пять винтов той же звездообразной формы до 80 футов · фунтов (108,5 Нм).
Примечание. Не смазывайте внутреннюю часть компенсаторной чаши (7), звездочки (2) или изоляторов звездочки (5) какими-либо типами смазок на масляной основе. Для облегчения установки изоляторов используйте ТОЛЬКО мыльную воду или средство для мытья окон. Не устанавливайте изоляторы всухую.
2. См. рисунок C-7. Смажьте изоляторы (1) мыльной водой или средством для мытья окон. Установите изоляторы (1) в чашу компенсатора (2).

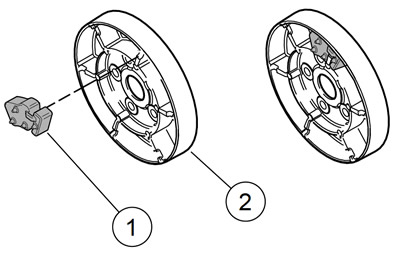

Рисунок C-7. Установка изоляторов звездочек: 1. Изолятор звездочки (5); 2. Компенсаторная чаша
Примечание. Внутреннюю проставку можно определить по радиальной канавке, выполненной на ее поверхности. Внутренняя прокладка также толще внешней. Обязательно установите правильную проставку между чашей компенсатора и звездочкой.
3. Смотрите рисунок C-1. Установите распорку (6), поместив ее на выступ литья чаши (4).
Примечание. Будьте предельно осторожны, чтобы не допустить выпадения распорной втулки при сборке звездочки на чаше компенсатора. Если при затяжке задней оси распорная втулка отсутствует, звездочка компенсатора и подшипник будут повреждены.
4. Установите звездочку (2) на чашу компенсатора (7).
5. Установите заднее колесо. Смотрите 2.5 КОЛЕСА.
